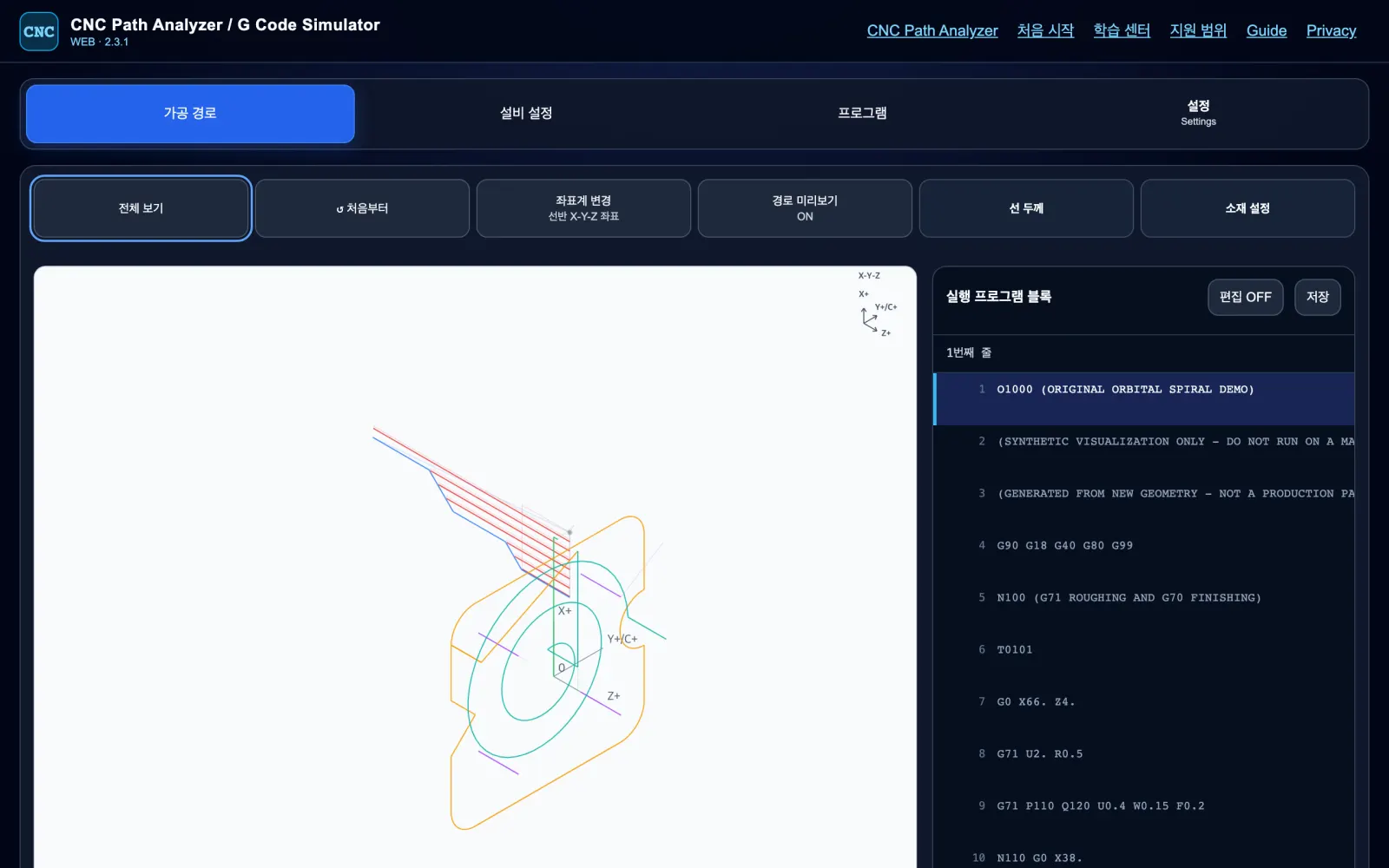

NC 프로그램의 공구 경로를 브라우저에서 확인하세요

이런 상황에서 씁니다

• 기계에 넣기 전 1차 확인: 좌표 오타, 빠진 소수점, 엉뚱한 방향의 원호처럼 눈으로 읽기 어려운 실수를 그림으로 빠르게 찾습니다.
• 사이클 이해: G71, G72, G76, G83처럼 한 줄이 수십 개의 이동으로 펼쳐지는 고정 사이클이 실제로 어떤 경로를 만드는지 확인합니다.
• 교육과 인수인계: 처음 NC를 배우는 사람에게 명령과 공구 움직임의 관계를 보여 주거나, 다른 사람이 만든 프로그램의 흐름을 빠르게 파악합니다.

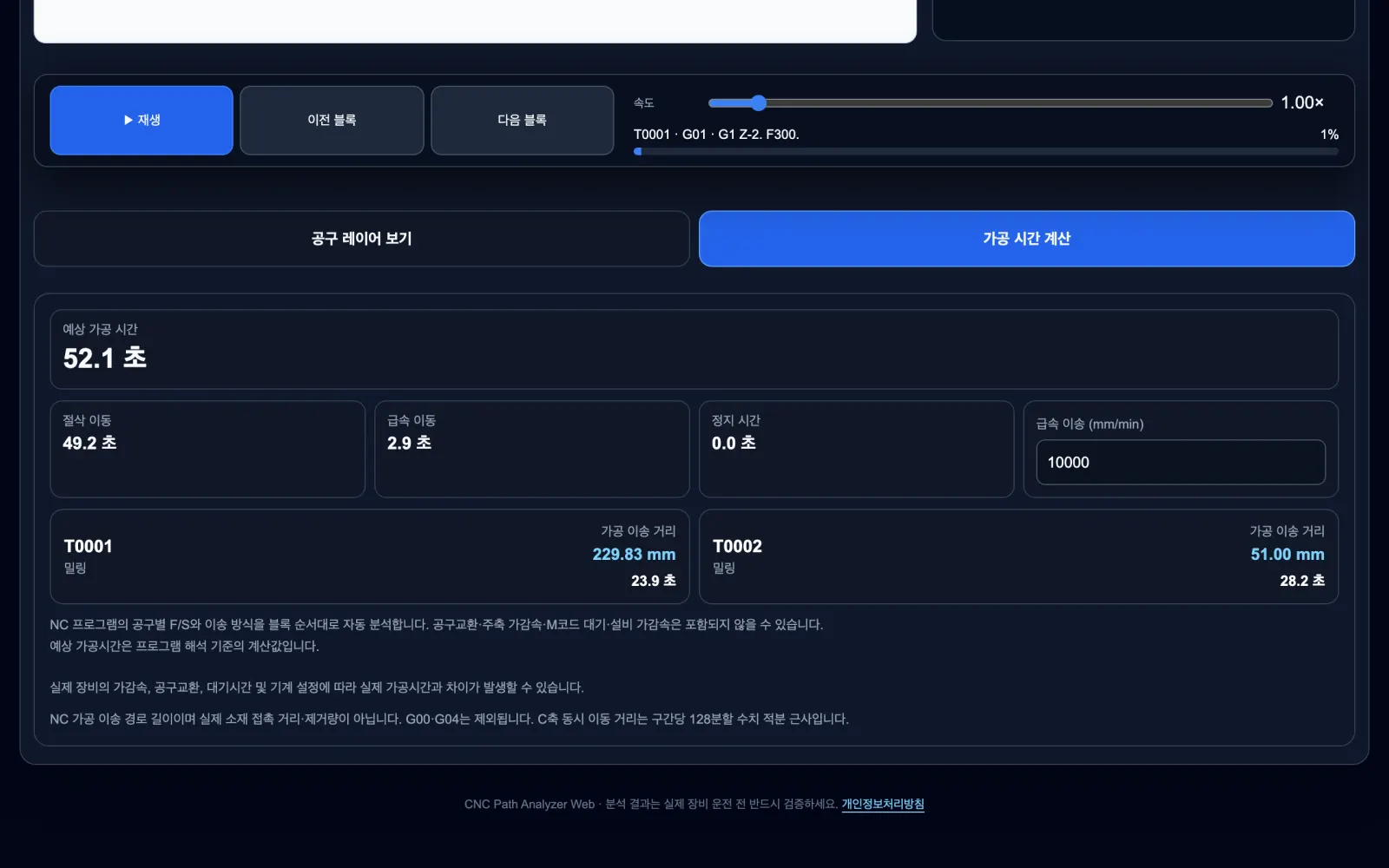

• 가공 시간 추정: 지원되는 이송·회전수 조건에서 참고용 가공 시간을 계산합니다.

사용 순서

1. 설비 설정에서 선반(CNC 선반, 자동선반) 또는 밀링(머시닝센터)과 컨트롤러 계열을 고릅니다. 같은 G코드라도 설비 종류에 따라 의미가 달라지는 경우가 있기 때문입니다.
2. 프로그램 탭에 NC 원문을 붙여 넣거나 파일을 엽니다.

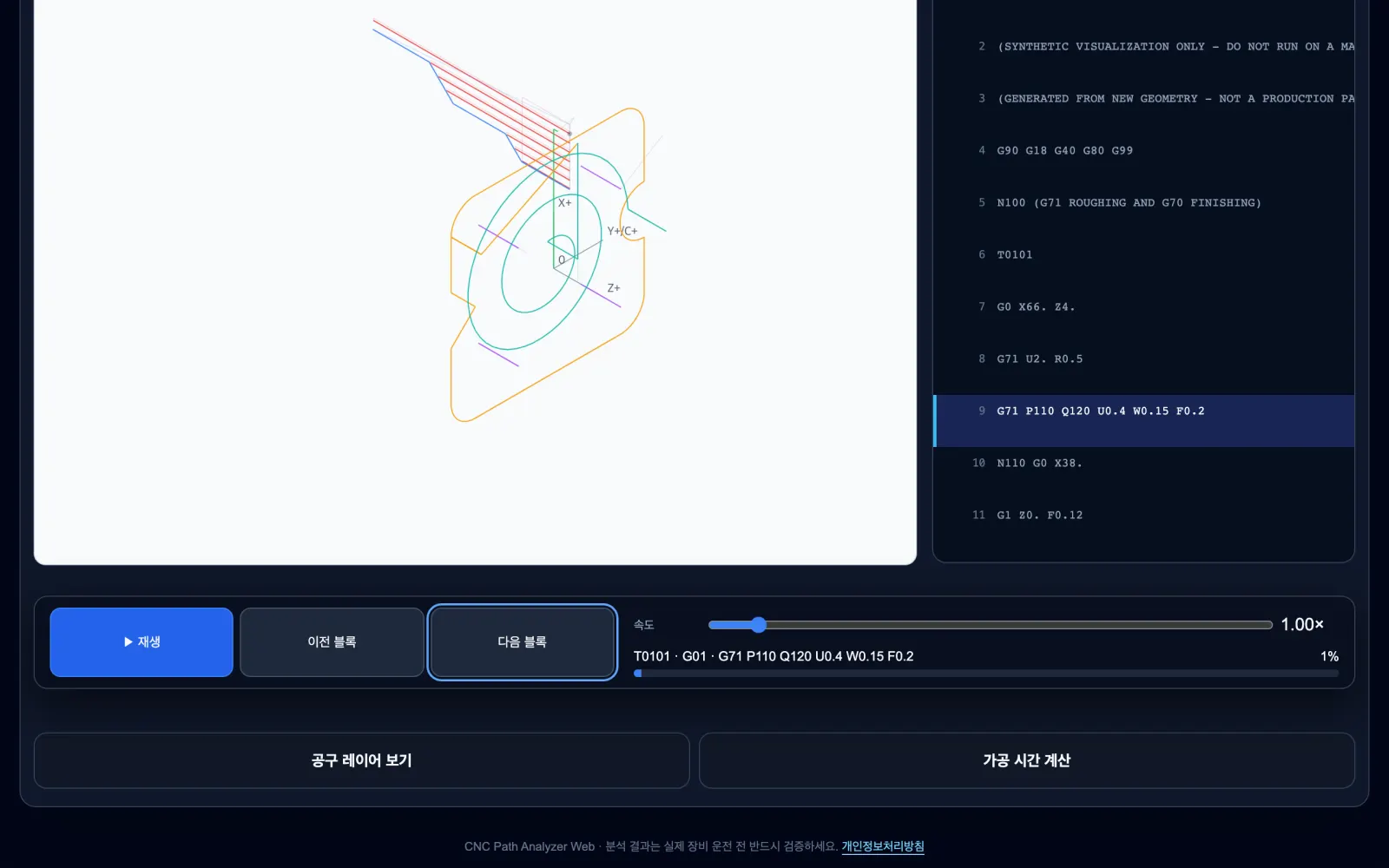

3. 가공 경로 보기를 누르고, 전체 보기·재생·이전/다음 블록으로 경로와 원문을 비교합니다.
4. 경고가 표시되면 원인 행과 사이클 호출 행을 먼저 확인합니다. 해석 기준은 지원 범위와 한계에 정리돼 있습니다.

PC·스마트폰과 Android 앱에서 사용하기

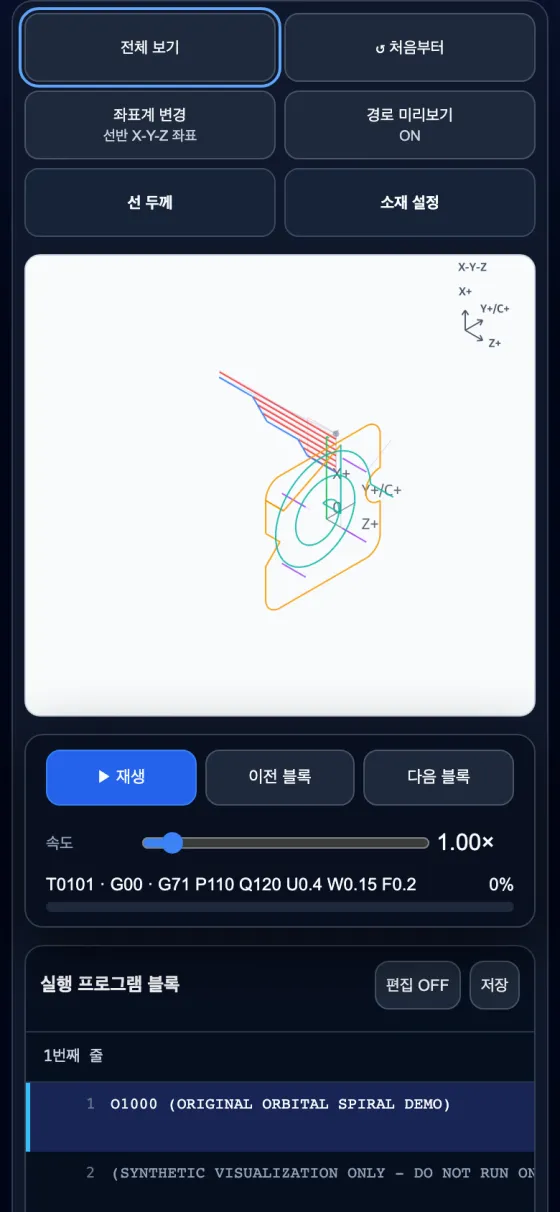

같은 화면을 PC 브라우저와 스마트폰에서 모두 쓸 수 있습니다. 스마트폰에서는 두 손가락으로 확대하고 한 손가락으로 화면을 옮기며, 긴 프로그램은 파일로 불러올 수 있습니다. 같은 해석 엔진을 쓰는 Android 앱도 있어, 브라우저와 앱에서 같은 프로그램의 경로를 같은 규칙으로 확인할 수 있습니다.

가공 경로만으로 알 수 없는 것

가공 경로는 프로그램에 적힌 명령을 해석한 결과입니다. 실제 기계의 공구 길이·작업 좌표 오프셋·척과 지그 형상·축 가감속까지는 알지 못하므로, 충돌 여부나 가공 가능 여부를 판정하지 않습니다. 현장에서는 싱글 블록 시운전과 설비 매뉴얼이 항상 우선입니다.

지원하는 설비와 제어기

CNC 선반, 자동선반(스위스형), 머시닝센터, 복합가공기를 고를 수 있고, 컨트롤러는 FANUC 계열을 중심으로 YASNAC, Mitsubishi, Siemens, Heidenhain 형식의 일부를 해석합니다. 같은 G코드라도 제어기마다 주소 의미가 다른 경우(예: G01 코너 R 지령, 선반 드릴 사이클의 R)가 있어, 설비 설정에서 고른 제어기 규칙에 맞춰 해석하고 확인되지 않은 형식은 경로를 지어내지 않고 이유를 표시합니다.

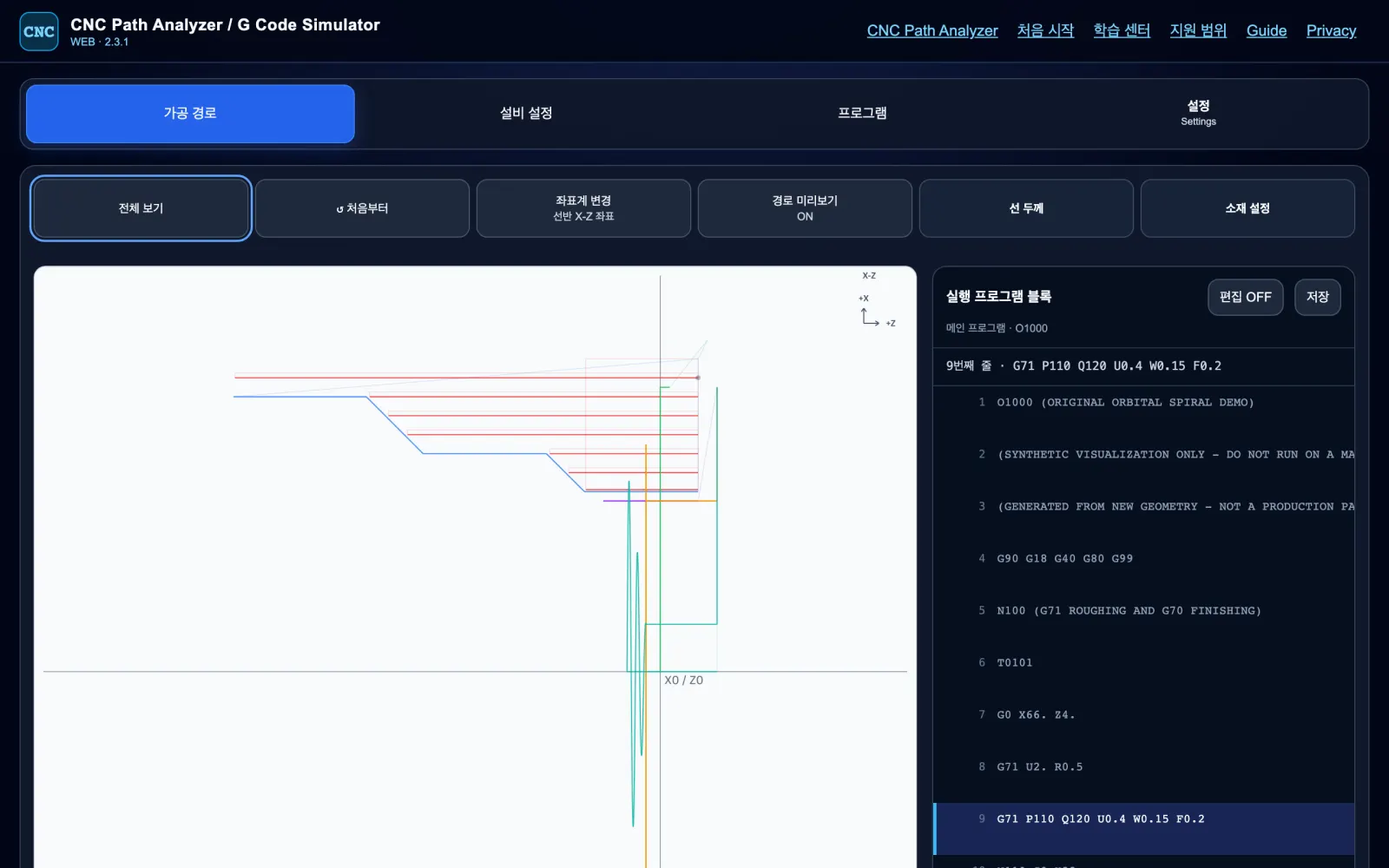

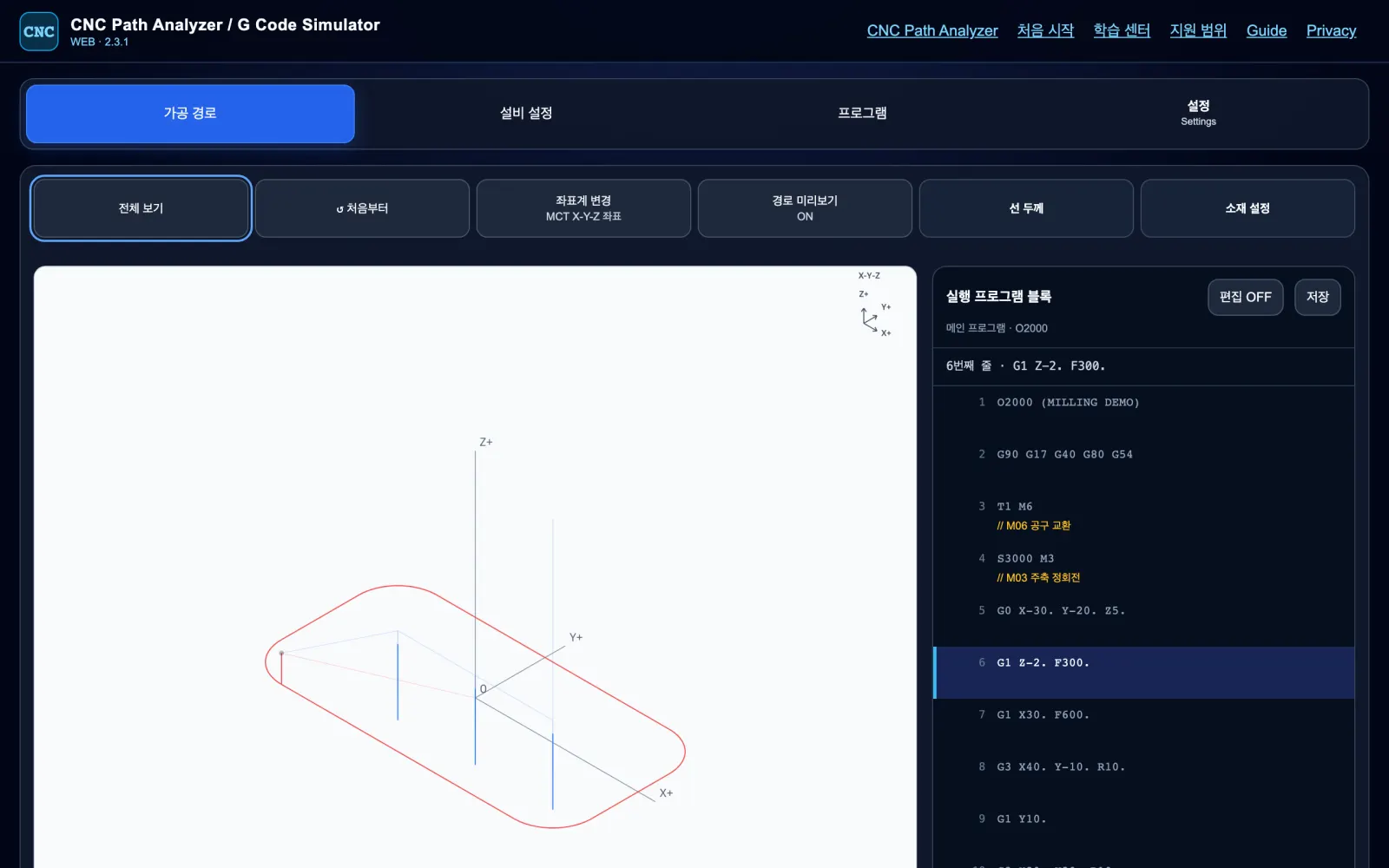

선반 프로그램은 Z를 가로, X(반경)를 세로로 한 단면으로, 머시닝센터 프로그램은 XY 평면 또는 XYZ 입체로 볼 수 있습니다. 공구 번호별로 경로 색을 나누는 공구 레이어, 메인 프로그램이 부르는 서브프로그램(M98) 함께 불러오기, 원문 줄 편집과 저장도 지원합니다.

가공 경로로 쉽게 찾는 실수

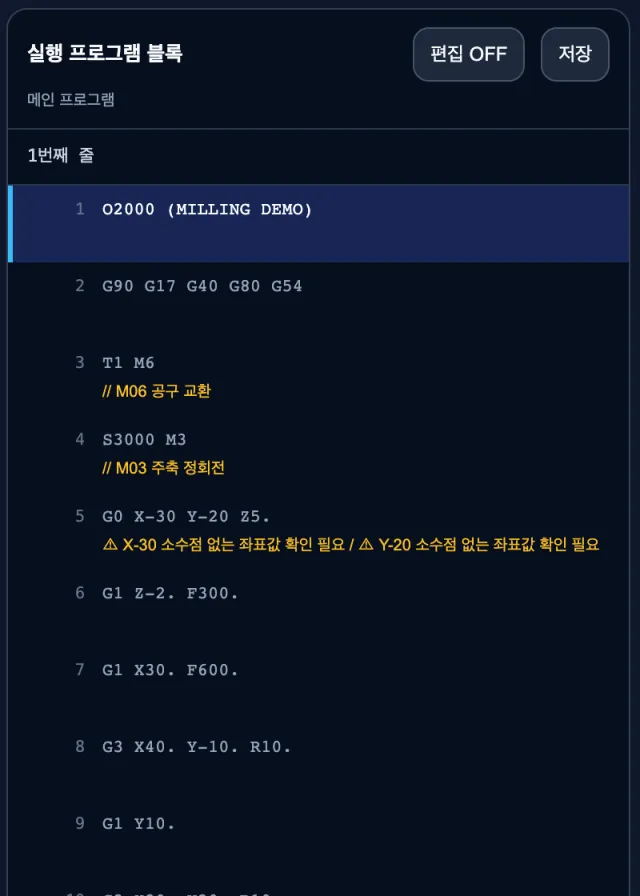

• 소수점 누락: X20을 0.02mm로 읽는 설비가 있어, 도구는 소수점 없는 좌표를 확인 항목으로 표시합니다.
• 절대·증분 모드 착오: G91을 끄지 않아 경로가 엉뚱한 곳에서 이어지는 경우.
• 원호 방향과 반지름 부호: G02/G03을 바꿔 쓰거나 180°를 넘는 원호에 양수 R을 쓴 경우.
• 사이클 형상 오류: G71·G72 형상이 한 방향으로 변하지 않거나 시작점이 형상 안쪽인 경우.

G코드를 처음 공부한다면

학습 센터에는 급속과 절삭 이송, 원호 보간, 선반 직경 지정부터 복합 사이클과 드릴·탭 사이클까지, 엔진으로 검증한 예제와 가공 경로가 있는 해설 글이 모여 있습니다. 처음이라면 G00과 G01의 차이부터 읽어 보세요.
